Hanshow Stellar-M ESL Proprietary 2.4G Protocol Analysis Part 2

终于有空继续做了一些研究,下面是对老的那篇分析的更新。

在做出任何分析之前,我先提供下本文章所用到的原始文件:

描述下载
Periodic Beaconhb.csv
ESL Initinit.csv
Download (AT 0.0s)dl-0.csv
Download (AT 7.17128s)dl-1.csv
Download (AT 21.7058s)dl-2.csv
Download (AT 28.6028s)dl-3.csv
Download (AT 38.8901s)dl-4.csv

上一篇文章提及了,ESL 的唤醒包长度为 2 bytes,从观测官方基站通信行为来看,基站会不停的发射唤醒包(数据不停的变化),大约持续发射 12s 左右。下图对比了两次唤醒包。

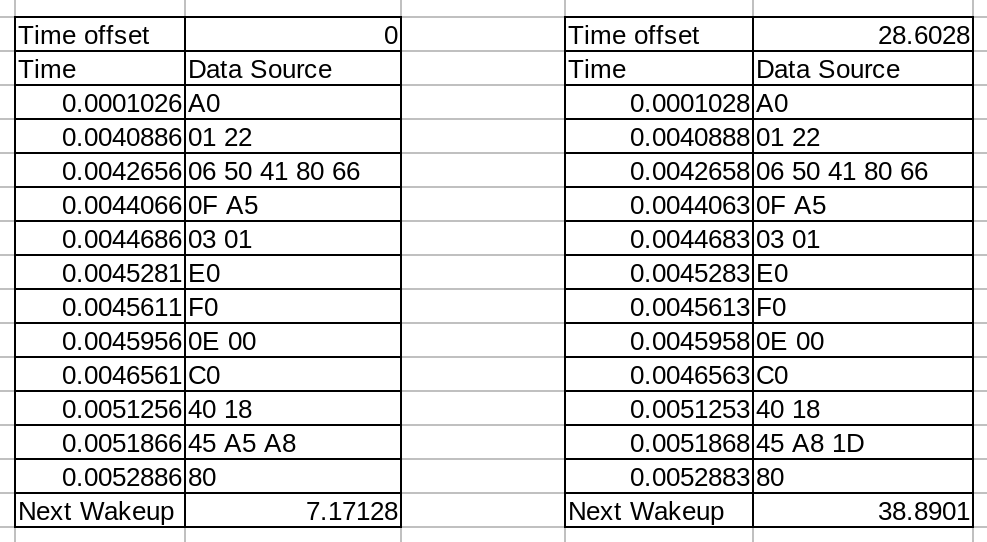

两次唤醒包对比(SPI 抓取)

从上图看出,两次唤醒包的数据分别为 0xA5A8 和 0xA81D 。然后唤醒包后紧跟的正式唤醒时间分别是 7.17128s 和 10.2873s 。由此看出,唤醒包数据很有可能是计数器或者是时间。

假设忽略开头的 A ,0x5A8 就是 1448 , 0x81D 就是 2077 。都除以 200 得出 7.24 和 10.385 。接收到唤醒包到正式唤醒的时间差是 7.17128 和 10.2873 。仅从这两个包的情况来看,误差很小,很有可能是正确的,当然还需要更多样本进行确认。


根据新的资料, Beacon 包的格式可能可以多解析一项, byte 1 ,为标签硬件型号。

更新后的 Beacon 格式如下:

BytesExample 1Example 2Function
0C00CUNKNOWN
14040ESL TYPE
25050RECEIVER ID BYTE 1
34141RECEIVER ID BYTE 2
48381RECEIVER ID BYTE 3
56666RECEIVER ID BYTE 4
65350ESL ID BYTE 1
7A4C4ESL ID BYTE 2
8FE23ESL ID BYTE 3
90A0BESL ID BYTE 4
10A1A1CHANNEL ID
112231UNKNOWN
121E21VOLTAGE
130000UNKNOWN
14BA61CRC-16/XMODEM LOW BYTE
15A349CRC-16/XMODEM HIGH BYTE
ESL Periodic Beacon Format

ESL Type 0x40 代表的应该是 Stellar-M 黑白屏幕, MSP430, A7106 的硬件。其他型号的硬件编号待整理。
